有源天线测试简介

有源天线内部集成了接收天线模块、低噪声放大模块、电源供给模块。它是由固定的低压稳压电源供电。能改善天线的性能。有源天线中的有源器件可以直接装入天线，也可以使天线和放大器连接而组成一个天线系统。普通天线配以有源器件,可以改善电小天线的阻抗，展宽频带,改善系统的噪声特性等，使天线输入阻抗随频率变化关系减弱，从而增宽了频带宽度和提高了效率，从而有助于实现天线小型化。GPS有源天线、智能基站天线，一些智能路由器的天线、相控阵类型天线都属于这一类天线。

有源天线的作用是将基站传来的无线电信号的电磁波能量变换成接收机电子器件可摄取应用的电流。通常对于天线或者手机而言，由于设备和接收机模块之间往往有一段距离，考虑到安装的便利性则可能在现实环境中会使用超过1米的溃线，由于溃线对信号有不少的损耗，在这种情况下我们选择有源天线测试，所谓有源天线，是指天线中装有RF前置放大器或低噪声放大器的天线。

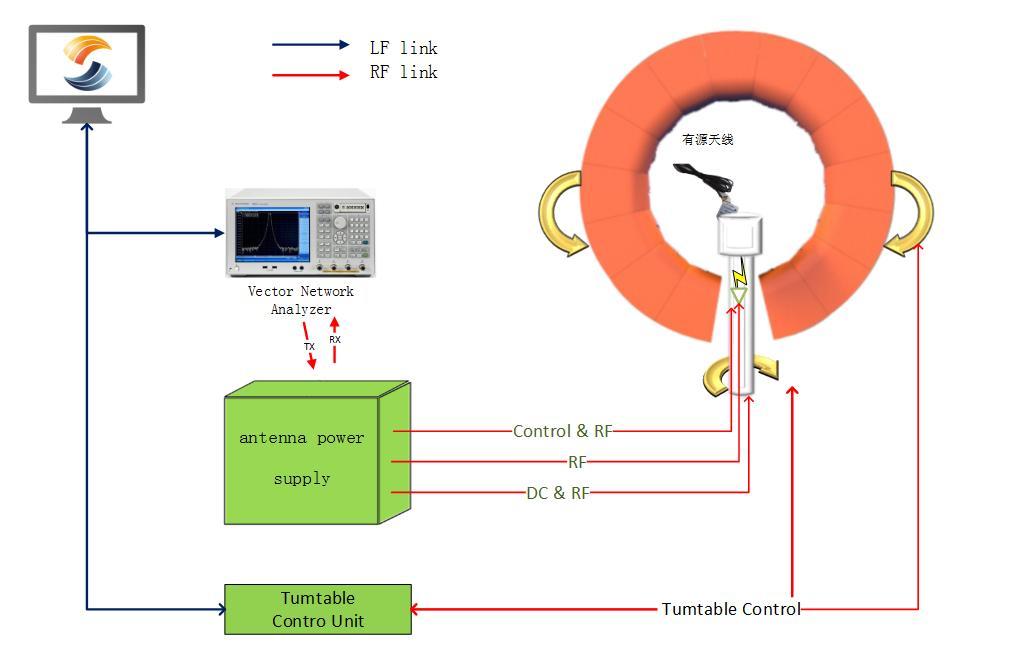

本文说述的有源天线测试可在OTA天线测量电磁屏蔽室中进行。采用多探头天线测试系统，对有源天线在三维空间各个方向的辐射性能进行扫描，再通过电脑采集、分析、整理，从而对有源天线的方向图进行详细描述，得到增益，效率，轴比，等关键参数。总体测试架构类似于普通无源天线的测试环境，主要需要新增一个Antenna Power Supply 功能模块，其作用是合理的提供有源天线的DC供电或者波束赋型等智能功能所需要的控制信号。同时起到隔离直流或控制信号，避免其进入测试系统。通过Antenna Power Supply使被测有源天线工作在特定状态，Antenna Power Supply把DC或控制信号隔离，使其不能输入到测试统。VNA1端口输出待测频率信号，有源天线接受信号后，经射频线再传给 VNA作数据分析。

经过对有源天线的测试，可以帮助厂家确认有源天线参数，验证天线性能指标是否达到设计要求，为有源天线的改进提供依据。通过有源OTA测试，将帮助天线厂家改进有源天线性能。特别值得一提的是，由于一个切面上的方向图可以实时反映，这一测试方案对波束赋型等智能天线可以实时观测，迅速测量，是终端智能，基站智能进程的有力助推器。
