SY-CATR3000-RCS
产品概况
SY-CATR3000-RCS紧缩场产品可满足客户各类产品测试需求（包含基站、终端、有源天线、雷达、相控阵天线等，并且兼容CPE等待测件），新益技术根据客户提供的需求可定制化设计产品。

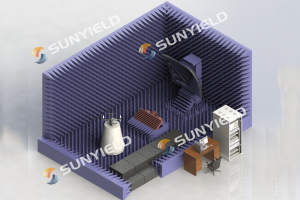

SY-CATR3000-RCS系列适用于各种毫米波雷达测试，系统采用一体式卷边反射面表面粗糙度＜20um（RMS），相较常规锯齿反射面更加节省空间。同时采用偏置馈源设计，同时适用于有源和无源测试，会在一定的纵向距离内形成一个椭圆状静区空间，使用网络分析仪或频谱分析仪及对应的扩频组件，均可进行（有源/无源）测试。配备多维承物转台，根据用户需要定制测试工装和电动辅助轴,可自由选择当下所需要测试的截面。使用需搭配全屏蔽无反射微波暗室，配备可调馈源夹具及对应频段波纹喇叭馈源。同时兼备可移动式基座，方便用户安置及部署。
适用范围
适用对象:
1.军机、舰船部件级RCS测量，
2.普通天线无源测试，
3.基站/终端有源天线测试；
测试模式: RCS测量/无源天线测量/有源天线测量
适用被测物尺寸: ≤设计静区尺寸
测试项目 :
| RCS测量 | RCS多角度测试能力
具备一维、二维成像功能 具备可升级三维成像测试功能 |
|||
| 无源天线测量 |
|
|||
| 有源天线测量 |
|
测试能力
- 频率范围：400MHz~ 110GHz；
- 静区幅度锥削：≤1dB
- 静区幅度起伏：≤±0.5dB
- 静区相位锥削：≤5°
- 静区相位起伏：≤±5°
- 反射面投影尺寸：0.3m~ 3.6m
- 反射面平面度（RMS）：<20um
- 测试范围：毫米波天线（模块）的辐射性能；
- 测试项目：（1）被测物有源/无源方向图 （2）被测物有源及无源增益 （3）交叉极化鉴别率 （4） 各类移动标准通信制式 （5）雷达目标模拟 （6）RCS测试方向图
系统配置
- 一体式卷边反射面表面粗糙度＜20um（RMS），相较常规锯齿反射面更加节省空间；
- 一维承物转台，可根据用户需要定制测试工装和电动辅助轴；
- 全屏蔽无反射微波暗室；
- 可调馈源夹具及对应频段波纹喇叭馈源；
- 可移动式基座，方便用户安置及部署；
系统参数
根据用户对不同静区尺寸的需求可以提供0.3米~3.6米投影口径的反射面供选择，可以提供0.1米~1.6米的静区。
系统功能
- 图形化界面：图形化测试界面，客户端直观显示测试进度，便捷操作；
- 节省空间：一体卷边反射面表面粗糙度≤ 20um，相较锯齿反射面更节省空间；
- 温湿度监控和烟雾报警：支持暗室环境温湿度监控，支持烟雾监测及报警；
- 仪表兼容：支持兼容罗德、是德、安立、中电41所、星河亮点等主流仪表；
- 温湿度监控与烟雾报警：支持暗室环境温湿度监控与烟雾监测及报警功能；
- 远程控制：支持API命令实现远程控制。
产品特点：
- 超宽频率覆盖范围；
- 被测物区域远场平面波环境达成，静区尺寸≥0.6m×0.6m；
- 支持RCS测量、无源天线测试和有源终端/基站测试；
- 支持RCS多角度测试功能，具备一维、二维RCS成像功能，同时可升级三维成像测试功能；
- 支持无源天线测试，包括二维/三维方向图自动测试功能，以及参数自动计算分析（增益、效率、波束宽度、副瓣电平、前后比、交叉极化比等）；
- 支持有源终端/基站测试功能，包括2G/3G/4G/5G、Wi-Fi、蓝牙、GPS/北斗等有源制式测试；
- 转台可定制化设计，多维承物转台，可定制测试工装和电动辅助轴；
- 支持馈源自动切换升级和机械臂自动化操作升级，无需人为更换馈源与操作测试，提高测试效率；
- 全自动电气控制系统和监护系统（急停，温湿度检测系统）；
- 支持烟雾监测及报警功能；
- 测试支持第三方仪器或设备接入，定制化仪器集成设计。
软件介绍

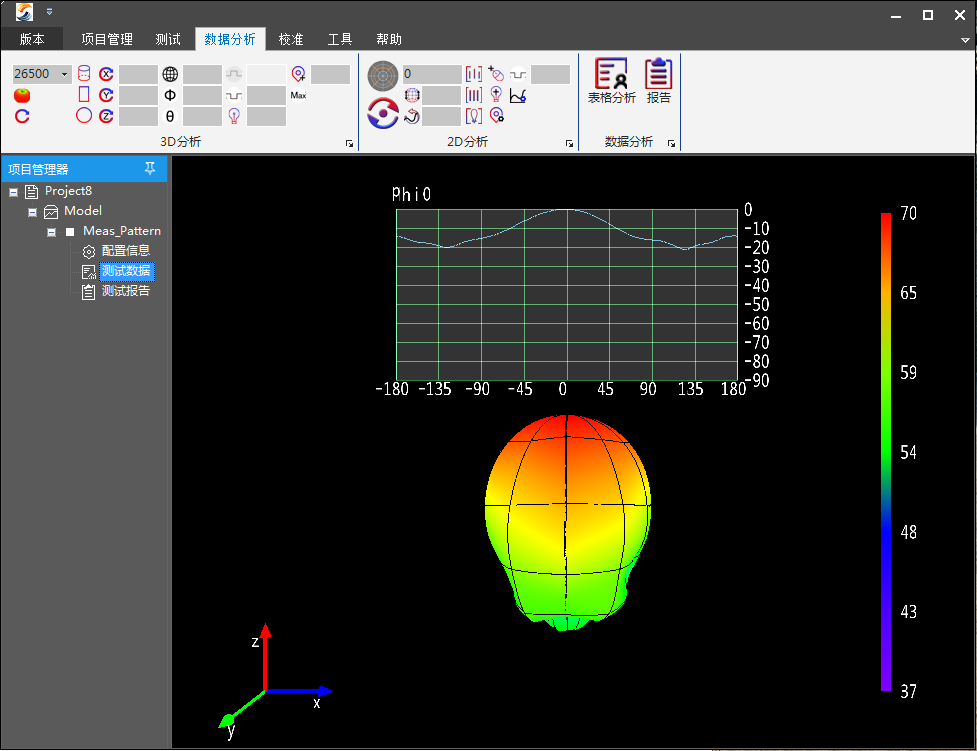

1.实时方向图显示；
2.点频、扫频、自定义测试频率支持；
3.方向图矢量数据导出及测试报告生成；
4.兼容主流网络分析仪及频谱分析仪；
